| Støbejern blev før i tiden hovedsagelig fremstillet i kupolovne.
Kupolovnen er en skaktovn og virker efter samme princip som en højovn. Råmaterialerne som er råjern, støbejernsskrot og legeringsstoffer kommer under smeltningen i direkte kontakt den koksene som anvendes som brændstof. Det smeltede jern optager kulstof fra koksene jernet får et højt kulstofindhold. Jernet optager også de del svovl. Da kupolovne forurener meget bruges de ikke så meget mere, i stedet fremstilles støbejern i induktions- og lysbueovne |
 |

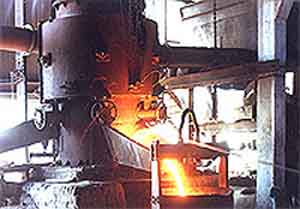

| Kupolovn |
| Kulstof | 2.9 - 4.0 |
| Silicium | 0.5 - 3.0 |
| Mangan | 0.3 - 1.5 |
| Fosfor | 0.02 - 1.5 |
| Svovl | 0.03 - 0.2 |
| Har støbejernet et lav siliciumindhold (0,5-1%) og afkøles hurtigt, vil det størkne som hvidt støbejern. Hvidt støbejern har et stor indhold af cementit og er meget hård og skør. Hvidt støbejern anvendes til emner der skal have stor slidstyrke og kan kun bearbejdes ved slibning. Hvis man knækker hvidt støbejern vil farven på brudfladerne være hvide. |
|
 |
 |
| Udsnit af jern- kulstofdiagrammet | Mikrofoto af hvidt støbejern. |
| Ved en langsom afkøling af støbejernet (som det sker i en sandform) vil det størkne som grå støbejern. En stor del af kulstoffet vil blive udskilt som grafitlameller. Gråt støbejern indeholder i modsætning til hvidt støbejern en del silicium. Gråt støbejern har navn efter den grå farve på den brudflade der fremkommer hvis man knækker det, det er grafitten i jernet der giver den grålige farve. Du kan læse mere om gråt støbejern på støberiet DANIA A/S hjemmeside under Teknisk info |
|
 |
 |

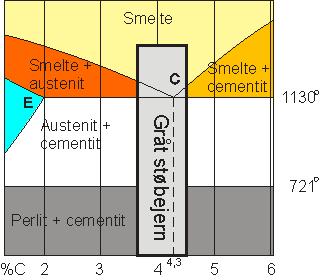

| Udsnit af jern- kulstofdiagrammet | Mikrofoto af gråt støbejern. |
| SG- jern er en forholdsvis ny støbejernstype som får sin udbredelse efter 1950.
SG- jern ligner meget gråt støbejern, men er fremstillet af renere råmaterialer, svovlindholdet skal være under 0.02%.
I modsætning til gråt støbejern, hvor grafitten findes som lameller er grafitten i SG-jernn kugleformet.
Under aftapningen tilsættes magnesiumlegeringer der kan indeholde nikkel eller silicium, det er denne tilsætning
der får grafitten til at danne kugler ved størkningen.
Grundmassen i SG-jern kan bestå af ferrit, ferrit/perlit eller perlit. Ved at varierer indholdet af silicium kan man
opnå den ønskede grundmasse.
SG-jerns mekaniske egenskaber er næsten lig ståls, det skyldes først og fremmest grafittens kuglefacon.
Emner der før blev fremstillet ved sænksmedning kan med fordel støbes i SG-jern. Du kan læse mere om SG-jern på støberiet DANIA A/S hjemmeside under Teknisk info |
||
 |
 |
|
| Ventil fremstillet af gråt støbejern |
Ventil fremstillet af SG-jern |
|
| Mikrofoto af SG-jern | ||
