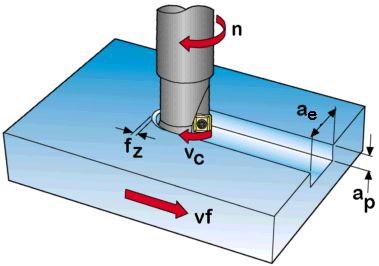

Skæredata.

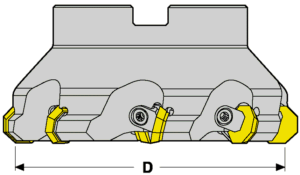

Diameter (D)

Antal tænder (z)

Fræseren har 6 tænder. z = 6

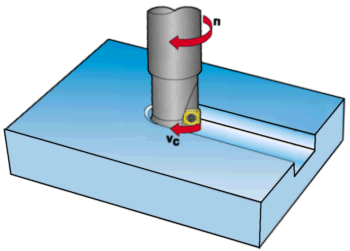

Skærehastighed (V_c)
Omdrejninger (n)

Skærehastighed og omdrejningsformel
	m/min		Omdr/min

Eksempel:

Vc= 215 m/min
_{D = 160 mm

Herunder kan du beregne omdrejningstallet

Indtast skærehastighed Vc =

Indtast diameter D =}

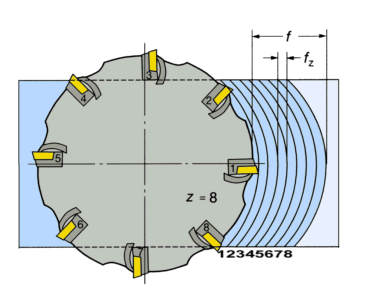

Tilspænding i mm/min (V_f)
Tilspænding i mm/omdr. (f)
Tilspænding i mm/pr. tand (f_z)

Tilspændingshastighed
v_f = n x z x f_z v_f = n x K x f_z	mm/min	f = z x f_z f = K x f_z	mm/omdr.

Eksempel:

n= 428

z = 7

f_z= 0.21 mm

f = 7 x 0.21 = 1.47 mm/omdr.

v_f = 7 x 0.21 x 428 = 629 mm/min

Herunder kan du beregne tilspændingen (mm/min)

Indtast omdrejninger n =
Indtast antal tænder på fræseren z =
Indtast tilspænding pr. tand f_z =

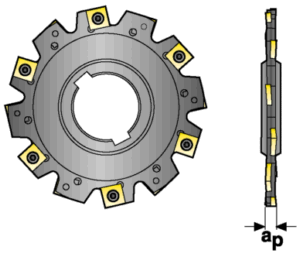

Effektiv antal tænder/spiraler (K).

Det effektive antal tænder/spiraler bruges
til at udregne tilspændingshastighed (vf) og
tilspænding pr. omdrejning (f).
For de fleste fræsere er det effektive antal
tænder/spiraler lig med antal tænder/spiraler (z),
men for enkelte af fræserne er K mindre end
antal tænder/spiraler.

Eksempel:
En skivefræser med 12 tænder (z=12)
Effektiv antal tænder 6 (K=6)
Der er 6 skær på den ene side og 6 overlappende
skær på den anden side for at give total bredden a_p
K=6

Skærebredde (a_e).

(Radial spåndybde)


Planfræsning	Sporfræsning	Sidefræsning

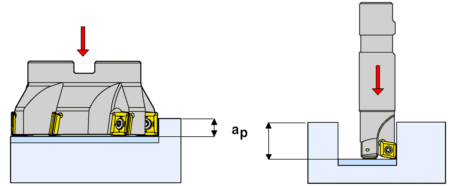

Skæredybde (a_p).

(Aksiel spåndybde)

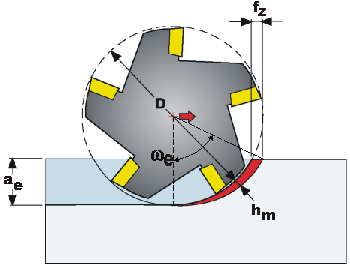

Gennemsnitlig spåntykkelse (h_m).

Spåntykkelsen ved fræsning varierer og kan være vanskelig at fastslå. Det er derfor mere praktisk og repræsentativ at arbejde med den gennemsnitlige spåntykkelse (h_m). Ved planfræsning med hele fræseren i indgreb (indgrebsvinkel ωe =180° Indgerb a_e/D=100%) kan middelspåntykkelsen (h_m) sættes lig med tilspændingen pr. tand (f_z)
Den gennemsnitlig spåntykkelse beregnes efter formlen:


Ved sideskærsfræsning varierer spåntykkelsen afhængelig af indgrebsvinklen (ωe). Indgrebsvinklen (ωe) er afhængelig af fræserdiameteren (D) og spåndybden (a_e). For en optimal udnyttelse af maskinen, værktøjet og for at opnå en tilfredsstillende overfladeruhed må beregningen af tilspænding pr. tand (f_z) tage udgangspunkt i den gennemsnitlige spåntykkelse (h_m). Tilspændingen pr. tand skal således sættes op for at bibeholde den gennemsnitlige spåntykkelse, der er også muligt at øge skærehastigheden og bibeholde samme standtid.
På Seco findes tabeller og programmer til at foretage beregningerne.

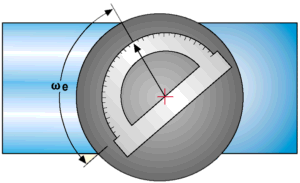

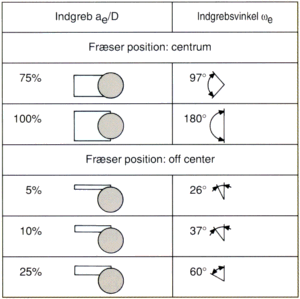

Indgrebsvinkel (ωe)

Fræserens skæreægvinkel (κ)

Spånvolumen (Q).


Formlen for udregning af spånvolumen:

Herunder kan du beregne spånvolumen

Indtast skærebredde a_e =
Indtast skæredybde a_p =
Indtast tilspænding (mm/min) V_f =

Effektbehov (Pc)

Den nødvendige effekt varierer med værktøjets geometri, spåndybde, spånbredde,
skærehastighed, og det Materialet der skal bearbejdes.
Klik her for at se formlerne.

Problemløsning.

Vibrationer	Dårlig overflade finish

Forbedre stabilitet på fræser og emne. Ændre fræserens placering. Minimer værktøjsudhæng. Reducer skærehastigheden. Øg tilspændingen. Reducer spåndybden.	Forbedre stabilitet på fræser og emne. Minimer værktøjsudhæng. Reducer tilspændingen. Øg skærehastigheden. Anvend kølevæske. Anvend sletskær.

Dårlig standtid

Hurtig flanke slid	Reducer skærehastigheden. Øg tilspændingen Anvend medfræsning

Hurtig stråleslitage	Reducer skærehastigheden Øg tilspændingen Øg spåndybden Anvend medfræsning Ændre fræserens placering

Udflisning	Øg skærehastigheden Reducer tilspændingen Anvend medfræsning Forbedre spånafgang Ændre fræserens placering Reducer værktøjsudhæng Forbedre stabilitet

Kamsprækker	Reducer skærehastigheden Reducer tilspændingen Undlad kølevæske Ændre fræserens placering

Løsæg/Påsvejsning	Øg skærehastigheden Øg tilspændingen Undlad kølevæske Anvend medfræsning Ændre fræserens placering
