• Cyklus hop til returniveau

G71 Hop til returniveau

Programformat: G71   Zn   M54/M53

Anvendelse:
Hop over spændstykker / højdeforskel ved boring og gevindskæring.
Koden skrives øverst i programmet sammen med Z værdien for ilgang til det ønskede returniveau. Aktiveringen sker i den linie hvor M53 bliver angivet. M54 annullerer returniveauet og vender tilbage til normal Z niveau.

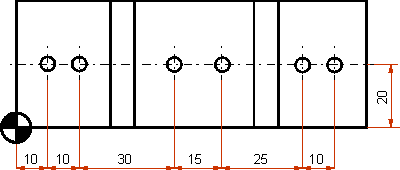

Program eksempel:

N10	G90
N20	G15	H01
N30	G71	Z12
N40	T29	M06
N50	G56	F40	H29	S800	M03
N60	NCYL	G81	Z-3	R2	F40
N70	X10	Y20
N80	X20	M53
N90	X50	M54
N100	X65	M53
N110	X90	M54
N120	X100
N130	G80
N140	T28	M6
N150	G56	Z300	H28	F30	S1500	M03
N160	NCYL	G73	R2	Z-11.2	Q7
N170	X10	Y20
N180	X20	M53
N190	X50	M54
N200	X65	M53
N210	X90	M54
N220	X100
N230	G80
N240	G00	Z400
N250	Y400
N260	M30
