MÃ¥leure


Målespindlen er forsynet med en tandstang der via en tandhjulsudveksling overfører bevægelsen til viseren.


Måleur med 0.01 mm. aflæsning. 1 viser omdrejning = 1 mm. Måleområde 0 - 10 mm.
Fås med måleområde op til 0 - 80 mm.



Måleur med 0.001 mm. aflæsning. 1 viseromdrejning = 0.2 mm.
Måleområde 0 - 1 mm.



Digital måleur viser 0.001 mm . Måleområde 0 - 12.5 mm.
Nøjagtighed 0.002 mm.



magnet-holder.jpg  flex-holder.jpg  magnet-bagside.jpg  maalebord.jpg
Magnetstativ  Magnetstativ med fleksibel søjle  Magnetbagside  Lille målebord


Vippeindikator. Følerspidsen kan vippes op og ned.
Aflæsning 0.01 mm. 1 viseromdrejning = 0.8 mm. Måleområde 0 - 1 mm.
Fås også med aflæsning på 0.001 mm.




Cylindermåler med udskiftelige følerspidser. Hver følerspids dækker et område på 5 mm.
Sættet kan måle fra 50 til 100 mm. men kan udvides med forlængerstykker.

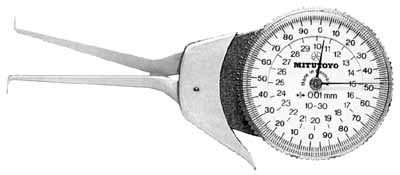

Følearm måleur til indvendig måling. Aflæsning 0.01 mm. 1 viseromdrejning = 2 mm.
Måleområde 20 mm.




Følearm måleur til indvendig måling med udskiftelige følerspidser.
Aflæsning 0.01 mm. 1 viseromdrejning = 2 mm.




Følearm måleur til udvendig måling. Aflæsning 0.01 mm. 1 viseromdrejning = 2 mm.
Måleområde 20 mm.
