Kantsøger
|
|
|
|
Almindelig kantsøger |
Elektronisk kantsøger |
Kantsøgeren (centerfix) bruges til at orienterer spindlen i forhold til emnet.
Den almindelig kantsøger består af to dele der bliver holdt sammen af en fjeder.
En almindelig kantsøger kan bruges i X og Y retning. I Z retningen bruges en fræser.
I enden af den elektroniske kantsøger er der en fjederophængt kugle.
En elektronisk kantsøger kan bruges i X og Y og med forsigtighed i Z retningen.

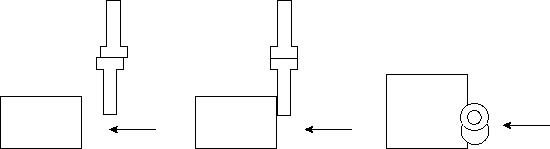

Brug af almindelig kantsøger:
| Start fræseren med ca. 500-600 omdr/min. Skub let til den nederste del af kantsøgeren så den "slår". |
Tanger emnet med kantsøgeren, stop når under og overpart "løber". Skalaen kan nu 0-stilles men HUSK at medregn kantsøgerens radius. |
Hvis kantsøgeren slår ud er du kørt ca. 0,05mm for langt. (billedet er set fra oven) |

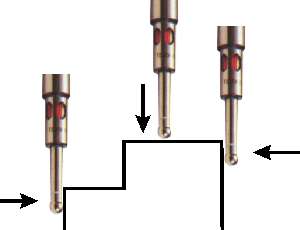

Brug af elektronisk kantsøger:
Start IKKE omdrejningerne.
Tanger i X, og Y, 0-stil (husk kantsøgerens radius) når de røde diodelamper lyser.
Tanger i Z med forsigtighed og 0-stil når diodelamperne lyser.
Tanger i X, og Y, 0-stil (husk kantsøgerens radius) når de røde diodelamper lyser.
Tanger i Z med forsigtighed og 0-stil når diodelamperne lyser.

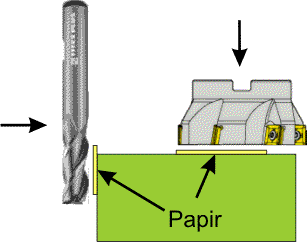

Kantsøg med fræser
Med lidt øvelse og forsigtighed kan man kantsøge med en fræser ude at efterlade mærker i emnet.
Tag et tynd stykke papir, gør det vådt og "lim" det på den flade der skal kantsøges til.
Tanger på den flade hvor papiere sidder, når fræseren fjerner papiret, 0-stilles.
Tag et tynd stykke papir, gør det vådt og "lim" det på den flade der skal kantsøges til.
Tanger på den flade hvor papiere sidder, når fræseren fjerner papiret, 0-stilles.
