Frylunds Fagteori

Teori i industriteknik

Slibemaskiner

maskine-plansliber.jpg  slibe-plan-eks.jpg



Plansliber






slibe-rund.jpg   slibe-rund-eks.jpg



 Rundsliber






Universalslibemaskine






 Planslibning



 Rundslibning



 Indvendig slibning



 slibe-universal-eks4.jpg  slibe-universal-eks5.jpg slibe-universal-eks6.jpg

 Slibning af endeplanfræser



 Slibning af savfræser



 Slibning af rival





slibe-baenk.jpg  slibe-baenk2.jpg

Bænksliber med indstillelig land

 Stor bænksliber til grovslibning






Borslibemaskine



Centerless slibning



Centerless slibning


Ved centerless slibning er emnet ikke opspændt i maskinen. Emnet hviler på støtteskinnen, slibeskiven og reguleringshjulet. Emnet trækkes rundt af slibeskiven og bremses af reguleringshjulet, unde denne bremsning ville slibeskive og emne have samme perierihastighed og der ville ikke ske nogen spåntagning. Reguleringshjulets hastighed er ca. 300 omdr/min. Støtteskinnen er udformet så emnet presses mod reguleringshjulet. Det er vigtigt at emnets center ligger over slibeskivens og reguleringshjulets center, ligger de på samme centerlinie bliver emnet trekantet.
Du kan læse mere om centerless slibning her. (på engelsk)

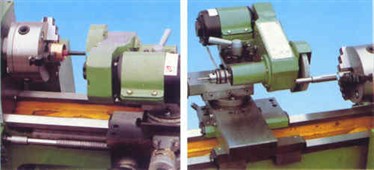

Slibning i drejebænk




Indvendig rundslibning

Udvendig rundslibning
