Mikrometerskruen

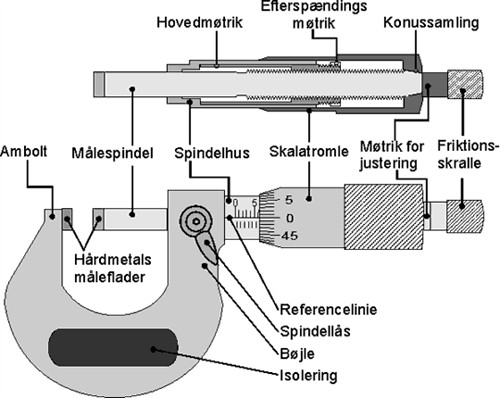

Mikrometerskruen har i sin almindelige udførelse en skalainddeling på en 0.01 mm.
Stigningen af spindel og møtrik er normalt 0.5 mm, og der er 50 inddelinger på skalatromlen.
En inddeling på skalatromlen svarer til 0,01 mm.
Isolering på bøjlen forhindrer varme fra fingrene i at påvirke bøjlen.
Friktionsskralden sikre et konstant måletryk (5 til 10 Newton).
Ved justering anvendes justeringsskruen der drejer hele spindelhuset.
Med efterspændingsmøtrikken minimeres slør mellem målespindel og hovedmøtrik.

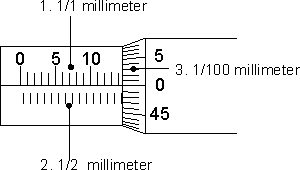

Aflæsning af mikrometerskruen.






1. Hele millimeter aflæses over referencelinien.
2. Halve millimeter aflæses under referencelinien.
3. Hundrededele aflæses på skalatromlen.

Den hyppigste aflæsningsfejl er en halv eller en hel millimeter,
dette kan undgås ved at kontrolmåle med en skydelære.

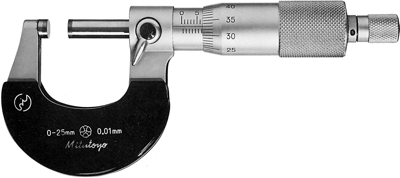

Almindelig mikrometerskrue





Mitutoyo mikro

Mikrometerskruer findes i intervaller på 25 mm.
På billedet er vist en mikrometerskrue fra 0 til 25 mm.
Næste størrelse er fra 25 til 50 mm - fra 50 til 75 mm o.s.v.
Mikrometerskruer fås op til 2000 mm.

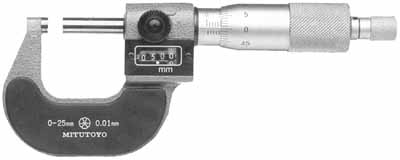

 Mikrometerskrue med analog tæller.

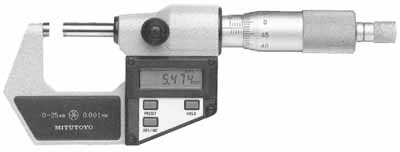

 Mikrometerskrue med digital tæller.

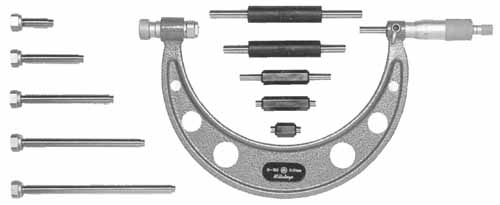

Mikrometerskrue med udskiftelige målestave.



Ved at bruge en mikrometerskrue med udskiftelige målestave
kan man erstatte 5 mikrometerskruer med en.
Hver gang der skiftes målestav skal mikrometerskruen justeres med de medfølgende referancemål.
