G15 Emnenulpunkt

Valg af emnenulpunkt (arbejdskoordinatsystem).

Ved oprettelse af emnenulpunkt benyttes den forberedende kode G15
Da maskinen kan skelne imellem 20 forskellige emnenulpunkter skal koden
efterfølges med adressebogstavet H.. og et nummer.

Eks.:

N20 G15 Hl

Dette betyder at emnenulpunktet nu ligger under zero offset nr.1
De værdier der skal udregnes fra maskinens nulpunkt ud til emnenulpunkt foretages
af operatøren ved hjælp af f.eks. en kantsøger og indtastes under det zero offset
nummer programmøren har valgt i progemmet.

G15 H0 kalder maskinnulpunkt.

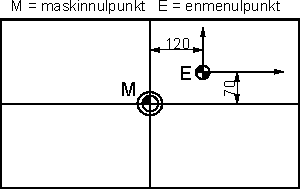

Emnets nulpunkt indlægges i forhold til maskinens nulpunkt under Zero set.

H1 Nulpunkt nr.1 X 120 Y 70 Z værdi
H2 Nulpunkt nr.2 X værdi Y værdi Z værdi
H3 Nulpunkt nr.3 X værdi Y værdi Z værdi
H4 Nulpunkt nr.20 X værdi Y værdi Z værdi








Der må ikke skrives ordre G15 hvis styresystemet befinder sig i en af følgende drift måder.
- Fræseradius kompensering
- Tredimensional kompensering.
- Forstørrelse / formindskelse af geometri.
- Parallelforflytning / drejning af koordinat systemet
